口服固体制剂注册型研发中粉体学研究的一般考虑

徐晓宏，李飞，付盟，袁雷，龚青 2025-04-21

粉体的性质尤其是流动性对固体制剂的开发和制备具有重要意义。认识和掌握物料的粉体学性质，有助于处方筛选、工艺改进、质量控制、生产等问题的解决。该文通过分析口服固体制剂研发中粉体学方面的常见问题，并结合审评中接触到的实际案例，从审评角度提出了口服固体制剂开发中粉体学指标的控制建议，以期为口服固体制剂的制剂研究和注册申报提供一定的参考。

大约80％的固体制剂及其生产涉及粉末形式成分^[1]，因此许多制药过程，包括混合、转移、储存、进料、压制和流化等都涉及粉末处理^[2]。粉体性质，尤其是流动性对固体制剂的开发和制备具有重要意义，如物料的流动性可能影响赋形剂和生产工艺的选择。因此，认识和掌握物料的粉体学性质，有助于处方筛选、工艺改进、质量控制、生产问题的解决。

粉体学性质研究已成为目前固体制剂审评中常见发补问题。在技术审评过程中，粉体学研究常存在试验目的不明确、考察指标不合理、研究不够充分、质控指标不全面或者缺失研究等问题。随着 ICH 在我国的推行，源头控制以及过程控制越来越受到关注，而目前国内尚无系统性的粉体学研究相关技术指南。本文将结合审评过程中显现的常见粉体学问题，探讨粉体学性质与固体制剂关键质量属性、生产工艺的相互关系和影响，提出制剂开发过程中对粉体学研究的一般考虑，以期为固体制剂生产工艺研究提供一些思路和建议。本文仅为个人观点，如与指导原则和法规文件冲突的应以法规为准。

粉体学的特性表征

粉体^[3]是无数个固体粒子的集合体，其微观性质主要指组成粉体的单个粒子的性质如粒子的大小、形态、比表面积、表面能、表面粗糙度、粒径分布等。这些性质直接影响了粉体流动性，并决定了粉体的其他性质。粉体宏观性质主要指粉体作为一个集合体的性质如粉体的密度与孔隙率^[4-5]、吸湿性、润湿性、凝聚性、流动性与充填性[6]、压缩性、以及成形性等。粉体宏观性质受微观性质影响，与制剂的生产密切相关，可通过制剂手段改变粉体微观性质，实现产品质量控制。

上述粉体特性中，粉体流动性尤为重要。国外药典标准中收载的粉体流动性评价指标包括休止角、压缩度（卡尔指数）、Hanusner比(Hanusner ratio，HR)、流出速度和剪切池法等。除流出速度暂无可接受标准外，其余指标与粉体流动特性分类如表1、2所示。由于影响因素较多，准确表征粉体流动性目前仍存在困难。

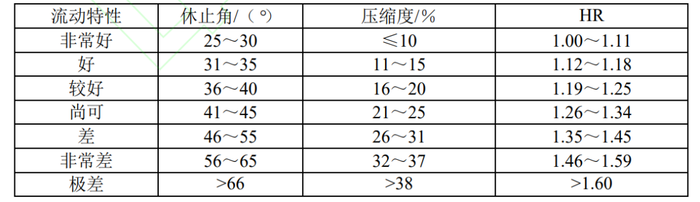

表1 粉体流动特性的评价指标

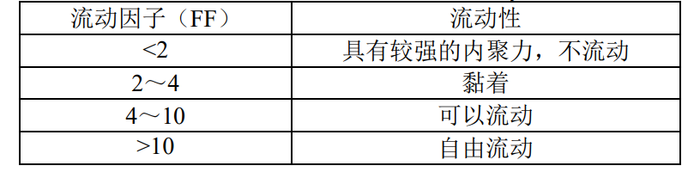

表2 剪切池法评价粉体流动性

上述表征方法均可用于评价粉体流动性，其中休止角是检验粉体流动性效果较简便的方法，但因涉及主观因素导致重现性差，对生产的指导意义有限；压缩度和HR与产品的堆密度、振实密度直接相关，是同一组数据的不同表达方式，具有较好的重现性；而剪切池法[7]是一种可量化、重现性好的方法，可以直接反映粉体粒子的力学特征，能确定粉体中颗粒的大小、形态、含水量对流动性的影响。在粉体学研究中，推荐使用重现性较好且简单易操作的堆密度和振实密度作为主要考察指标。

目标产品特性与粉体学性质的关系

物料的粉体学研究对固体制剂的开发具有重要的指导作用，粉体学性质与制剂质量属性之间的关系见表3。

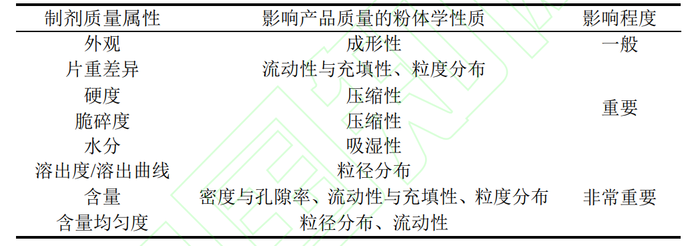

表3 口服固体制剂质量属性与粉体学性质的关系

制剂工艺研究中的粉体学性质控制

固体制剂工艺中，通过对各种粉体进行加工，改变粉体性质，以达到顺利生产的目的。在产品开发过程中，对中间产品粉体学性质研究不足不但可能会影响对产品质量的整体判断，也可能会在后期产品放大生产时，因缺乏必要的质量桥接，导致产品出现质量问题。

表4 以片剂为例，按生产顺序列出了所有单元操作，呈现了输入物料属性和生产工艺参数对中间产品和终产品（即输出物料）质量属性（尤其是粉体学性质）的影响。

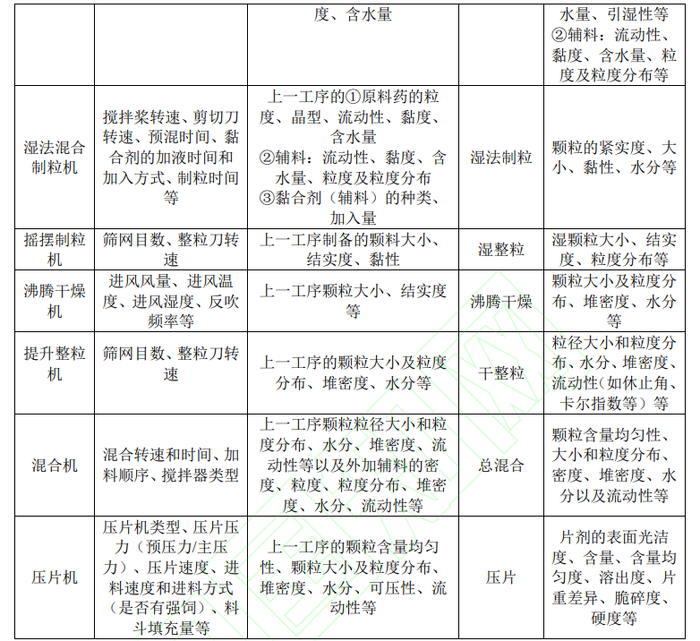

表4 生产工艺对产品质量的影响

下文将对口服固体制剂生产过程中粉体学控制展开讨论，当采用不同生产工艺时，建议参考 ICH Q9^[8]进行风险评估，综合考虑原辅料的性质、生产工艺和工艺参数、车间环境以及最差生产条件等，判断哪些输入变量需要进一步研究和控制，以保证产品质量。

3.1 原、辅料的前处理

原、辅料的关键物料属性对保证产品质量的一致性和生产工艺的稳健性至关重要^[9]。

3.1.1 原料药的控制

粒径是粉体的重要性质，可能会显著影响溶解度、密度、流动性。ICH Q6A^[10]中提出了拟定原料药粒度标准的决策树，对于固体制剂，当原料药的粒度对溶出度、溶解度或生物利用度、制剂生产、制剂稳定性、制剂含量均匀度或产品外观等任何一项有影响时，均需制订粒度标准。降低难溶性药物的粒径是提高药物的溶出度、溶出速度以及生物利用度有效的方法。ABUZAR 等^[11]使用超临界反流体(SAS)技术来减小阿托伐他汀钙的粒径，经处理后的阿托伐他汀钙在水中的溶解速率较未处理的原料药提高了 3.5 倍，且 AUC 和 cmax 也显著增加。很多申请人在开发阿托伐他汀钙制剂时，均对原料药的粒径进行处理并控制在一定的范围内，旨在实现自制制剂与参比制剂的生物等效（BE）。他达拉非片原研制剂的EMA 审评报告^[12]及 FDA CMC 审评报告^[13]显示，原研制剂对原料药粒径进行了控制。虽然目前原料药的粒径研究已受到研究者的关注，但仍存在原料药粒径控制范围制订依据不够充分等问题。例如，部分申请人仅通过几批小试试验用原料药实测值就确定较宽泛的粒径范围，而原料药粒径批间不一致，拟定粒径可能与注册批次、反映体内疗效的 BE 批次原料药粒径相差较大，该粒径范围无质控意义。故建议结合粒度对制剂特性[如采用 3 批注册批产品与参比制剂在多种介质（或 QC 介质）中进行溶出曲线相似性对比]、生产工艺（如混合均匀性、存放稳定性）等的影响，同时重点关注 BE 批次样品的粒径，酌情制定原料药合理的粒径控制范围，为自制和参比制剂的 BE 提供更多保证。

此外，粉碎后的原料药长期存放可能会发生粉体凝聚现象，导致自制制剂溶出度下降，溶出曲线与参比制剂不一致。因此，建议申请人在递交资料时应提供粉碎后原料药在规定时间内未发生凝聚的证据，并明确贮藏条件。

审评案例分析：某口崩片所用原料药属于 BCS Ⅱ类，申报资料中仅采用多批测定结果作为粒径控制依据，粒径确定依据不足。后要求申请人结合制剂关键批次（包括但不限于 BE 批、验证批）所用原料药粒径以及粒径对本品关键质量属性（如溶出度、含量均匀性等）的影响进行研究，合理拟定原料药粒度内控标准，如 D10、D50、D90。同时应考虑不同粒径测定方法、不同检测原理，若检测结果差异较大，需验证粒径研究方法。该口崩片采用粉末直压生产工艺，原料药占片剂总重的 20％左右；添加辅料微晶纤维素、甘露醇、木糖醇作为填充剂和矫味剂，未对辅料粒径控制，为确保混合均匀性，建议对处方中占比较大的辅料粒径进行研究，并拟定合理限度，确保生产时粉体充分混匀。在生产时，还应增加混合粉末的混合均匀性检查，按照相关指导原则，确认取样位置和取样量。

另外，原料药的粒度也可能会影响制剂的生产工艺，EMA 审评报告显示^[14]泊沙康唑肠溶片原研制剂采用固体分散（热熔挤出）技术制备；部分申请人在申报资料中仅提供固体分散体的粒度研究，缺少对原料药粒径的控制。由于原料药初始粒径可影响其与载体材料的混合均匀性，二者粒径差异较大时可发生分层，同时也影响制备固体分散体时的熔化速度。在采用类似工艺生产时，应根据物料的混合均匀性以及熔化时间来确定原料药可接受的粒径范围，并根据下一步生产工序的需要来确定固体分散中间体的粒度分布范围。

3.1.2 辅料的控制

药用辅料直接参与到药物制剂的成型、崩解、溶出、缓释和控释等过程，会影响药品的质量、安全性和有效性，因此确定辅料的微粒性质对保证制剂质量有重要意义^[15]。

在药物制剂中使用的药用辅料通常具有特定的功能性，对辅料功能性指标的测定、分级和制定限度范围事保证制剂质量的前提。如粒径属于辅料的功能性指标，其中稀释剂的粒径可能影响固体制剂的成型性[ChP(2020年版)四部9601药用辅料功能性相关指标指导原则]。有文献^[16]表明不同型号的甘露醇具有不同的粉末性质，包括粒度、流动性和结晶等，其差异可能影响成品质量。对于辅料的控制，申请人应评估不同来源、不同批次、不同型号的辅料对制剂质量（如溶出度、含量均匀度等）及生产工艺的影响，不能仅限于满足通用性标准，应根据剂型需要确定辅料的功能性指标，来制定合理的辅料内控标准（如粒度、堆密度等），以保证药物制剂顺利生产。

3.2 生产中粉体学性质控制

3.2.1 制粒工序

制粒工艺可有效改善颗粒属性，通过增大粒径来获得足够的流动性，也可增加紧实性、充填性以及可压性，防止混合后物料成分离析。另外，颗粒的密度、粒径分布等也会影响固体制剂的含量均匀性、溶出度等质量属性。

恩替卡韦片原研制剂EMA审评报告^[17]显示，采用湿法制粒工艺可较大程度减少API物理性质（如粒度、形状和表面积）对成品含量均匀度的影响。颗粒性质（表面和体积）主要受颗粒加工方法和参数影响^[18]。审评结果显示制粒工序研究中常见问题是生产工艺及工艺参数的确定过于简单，仅根据小试试验或者经验值就确定较宽泛的工艺参数范围，忽略了工艺参数间存在的交互作用以及可能存在的放大效应，可能会导致颗粒的粉体学特征（如粒度分布、堆密度等）不能重现，从而导致产品质量问题或者生产工艺放大失败。

审评案例分析 1：如某制剂采用湿法制粒工艺，小试研究采用手工操作，20目金属筛网制粒，所得颗粒大小均匀、紧实度适中，所得片剂质量均一，符合质量标准。工艺验证时采用 20 目尼龙筛制粒，最终大生产样品的溶出度批间均一性较差。后对不同批量下颗粒粒度分布、堆密度检测，发现采用尼龙筛网出现了较大较硬的颗粒。最终通过在生产中明确了生产设备材质，并在生产过程中增加粉体学指标等过程控制（如粒度分布等），以保证产品顺利放大生产。为保证输出物料的性质，建议申请人可参照表 4，在产品开发中对物料和生产工序进行风险评估，对影响颗粒成型的较关键的输入变量（包括物料和工艺参数）如搅拌桨转速与时间、剪切刀转速与时间以及润湿剂或黏合剂的种类、加入量、加入时间等进行考察。建议以输出物料的粉体学性质、溶出曲线等为考察指标，对某些关键工艺参数进行最差条件试验，并在放大/验证过程中有针对性的进行参数变化，确定最佳参数范围，同时体现在生产工艺信息表中。

对于干法制粒工艺，容易出现制粒过程中粘冲，输出物料颗粒均匀度差、细粉多、颗粒分布不均等现象。审评中显现出容易忽略的问题是对输入的工艺参数研究不透彻、以及重复制粒依据不足。有文献^[19]表明重复多次制粒会对物料粉体学特性，如粒度分布、堆密度以及流动性等有较大影响，同时也会影响后续压片时的可压性。另有文献^[20]表明干法制粒工序如回收过多细粉，可能会影响 API的均匀性。针对上述问题，申请人不但要详细考察工艺参数范围，如压轮压力、送料转速、辊轮转速、制粒速度、辊轮间隙以及整粒筛网孔径等，同时也要关注输入物料的属性如黏性、含水量、流动性等。

审评案例分析 2：如某分散片采用干法制粒生产工艺，在制粒过程中主要收集 24 目至 80 目筛网的颗粒，大颗粒再次粉粹整粒，细粉再次进行制粒整粒，直至 24 目至 80 目筛网的颗粒与 80 目筛网下细粉量之比为 6∶1 至 12∶1，制粒次数不多于 4 次。由于该品种存在重复制粒，可能会有较硬、较大颗粒出现，导致粒度分布发生变化，进而可能影响终产品溶出度。而申报资料中缺少对重复制粒以及输出物料的粉体学性质的研究。为保证产品批间质量一致性，应对输出物料（制粒后颗粒）的颗粒大小及其粒径分布、流动性、堆密度等粉体学性质进行研究并针对中间体制定合理控制范围，同时建议以成品溶出度、粒度分布、堆密度等为考察指标对重复制粒次数、是否允许回收细粉以及可回收的细粉范围进行研究，根据研究结果制定适宜的过程控制措施。

在生产中存在亚批生产时，建议参照相关技术文件^[21]，对分亚批的必要性进行合理阐述，并对亚批间产品质量一致性进行研究，如以粉体学性质为指标对不同亚批的含量均匀度、堆密度、粒度分布等进行考察，根据研究结果将粉体学特征指标订入中间产品质控标准，建立亚批间可混合的标准。

3.2.2 混合工序

在固体制剂制备工艺中，物料混合是关键操作单元，产品组成成分的混合情况决定了产品质量^[22]。本文以质量风险较大的粉末直压生产工艺为例，对混合工序的关注点进行阐述。

由于各种成分在颗粒大小、形状、堆密度、流动性、静电性、表面能和含水量等方面都有所不同，在混合过程中可能会出现混合不均匀的现象，这不但会影响终产品的质量，如含量均匀性等，而且也会影响生产的稳定性和可持续性。GMP 实施指南^[23]指出，对于混合工艺来说，最关键的是如何能够达到混合均匀，不均一的混合有可能会导致某些产品的剂量达不到要求。2022 年初，药品审评中芯（CDE）发布相关指导原则^[24]要求加强混合均匀度和中控剂量单位均匀度的控制。影响混合均匀性的主要粉体学指标包括粒径分布、密度、粉体内部相互作用、流动性、设备参数以及环境条件等，在产品开发过程中应以含量均匀性为考察指标充分评估和研究工艺参数如设备转速、混合时间、环境温、湿度，以及混合物料粉体性质如各成份密度、粒度等。

混合物料的粒度和密度决定了物料在混合过程中分离或混合的趋势。YANG等^[25]研究显示具有相同大小但密度不同的颗粒混合时，密度较大的粒子倾向于聚集在垂直振动筛的中心区域。BRIDWATER等^[26]研究表明，随粒径减小，颗粒间接触面积增加，会增强分子间作用，减少分离倾向，但粉体流动性降低。也有文献^[27]表明混合机不同的轴速度、叶轮设计也会影响混合效率。

混合工序较常见的问题是忽略原、辅料粒径和密度的差异，缺少相应质控措施。当辅料与API粒径相差较大时，容易造成混合不匀、颗粒分层的现象，在研究过程中应根据混合均匀度制定辅料的粒度范围。对于密度相差较大的物料，应使其颗粒质量尽可能相近，以避免各组分物料在转移储存过程中出现粉体偏析分层。同时还需关注混合机工艺参数对混合均匀性的影响，如混合转速、混合时间、物料装载水平，以及各物料加入顺序。此外，在混合时还需关注粉体的静电性和表面能以及环境的温湿度，较低或较高的空气湿度均会影响混合效果。当空气比较干燥（RH<40％）时，容易产生静电而发生物料聚集；当湿度较大时，也会因物料吸湿造成粉体结块而导致流动性变差。LUMAY等^[28]研究表明水分会影响粉末的流动性。在使用乳糖粉末时，流动性最佳的相对湿度范围为30％～50％。研究中应考察在不同湿度条件下粉体学指标如休止角、堆密度等的变化情况，根据研究结果制定环境湿度范围。

由于对混合工序输出物料的粉体学指标进行合理控制，可及时发现该生产工序之前的制粒工序中可能存在的问题，并为后续制剂成型工序提供良好的物质基础。因此，建议在混合工序对多批次中间产品的粉体学性质（包括但不限于粒径分布、堆密度、松密度、休止角等）进行对比研究，在粉体学指标基本稳定的前题下反推制粒工艺的生产工艺参数如搅拌转速和时间、切割转速等的范围，经过必要的工艺验证后，酌情对中间体进行粉体学指标（如粒度分布、堆密度）控制。这不但能为产品质量的批间一致性提供参考，同时也可在产品发生变更时作为质量桥接的一个重要指标。

3.2.3 制剂成型工艺（压片或者灌囊）

任何形式的粉体物料流动都可能会引起粉末偏析，尤其在物料流动的开始和结束的时候出现这类现象较为明显^[29]。在制剂成型工艺环节，由于存在物料贮存、不同工序和场地间物料运输以及生产设备的振动，如何保持前段工序输出物料的良好粉体学性质显得尤为重要。粉体的流动性、粒度分布均匀性和可压性等是影响产品质量的重要因素，会影响制剂的质量属性（如拉伸强度和含量均一性）^[30]。

评价药物粉末是否混合均匀是判断是否出现粉末偏析的直接途径，也是药品生产过程中一项重要的过程控制策略。目前资料中存在的主要问题是中控剂量均匀度考察点不足或不做考察。研究者应关注混合均匀的物料在转运、生产过程中因粉末偏析导致成品的含量均匀度不符合规定的现象。建议进行模拟验证，参照相关指导原则^[24]对压片（或胶囊填充）过程中的中控剂量单位均匀度进行考察，并说明如何有效避免总混粉时可能发生的分层问题。FDA^[31]指出在中间产品可能存在分层的情况下，应评估混合物的均匀性、粒度和堆密度等。

颗粒黏附也会引起粉末流动性问题，有文献^[18]表明在片剂压缩和胶囊填充操作过程中，由颗粒黏附引起粉末流动性问题可能对产品质量造成不利影响。当粉末静置一段时间后，黏结强度可能会发生变化，同时粉末的不同充气状态或密度等因素均可能引起粉体流动性问题，如压片时会形成拱形或者鼠洞^[2]。申请人应根据物料特性对设备及其设备参数进行调整，如增大下料口尺寸、优化输送设备、增加强饲给料设备（如桨式进料器）等，以保证粉体具有良好流动性。

另外，如涉及确定中间产品如混合后颗粒的存放时限，建议以性状、堆密度、振实密度、含量均匀性、粒度分布、休止角等为指标来开展相关研究工作。

结语

本文从技术审评角度对固体制剂各关键工序中需要关注的粉体学指标进行了分析，并简单介绍了其评价技术要求。由于粉末的性质较复杂，影响粉末性质的因素很多，不仅包括文中所提到的因素，还包括粉末体系内部参数如空气含量、含水量等。目前尚没有一种单一的宏观性质参数能完全代表粉体性质，研究者在今后的产品开发中要参照ICH Q8^[32]对物料和生产的风险进行充分评估，从源头设计并加强生产过程中不同工序输出物料的粉体学指标控制，以服务生产，确保产品安全性。

目前欧、美、日本等国家地区已将粉体学指标的控制作为提高研发效率，开发固体制剂的可预测性工具。相信随着我国制药企业迈向国际化，粉体技术将受到研究者越来越多的重视，粉体各项指标的研究和控制也会逐步完善并进一步得到发展，从而促进制药工业的发展。

参考文献

[1] BODHMAGE A．Correlation between physical properties and flowability indicators for finepowders [D]．Saskatoon: University of Saskatch-ewan, 2006．

[2] PRESCOTT J K, BARNUM R A．On powder flowability [J]．PharmTechnol, 2000, 24(10): 60-84．

[3] 崔福德．第十章粉体学基础[M]//崔福德．药剂学: 第8版．北京: 人民卫生出版社, 2016．

[4] 国家标准化管理委员会．颗粒材料物理性能测试第 1 部分: 松装密度的测量: GB/T31057.1—2014 [S/OL]．北京: 中国标准出版社, 2014．[2023-08-15]．https: //openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=449CDFB366468D319697A839316EBB02．

[5] 国家标准化管理委员会．颗粒材料物理性能测试第 2 部分: 振实密度的测量: GB/T31057.2—2018 [S/OL]．北京: 中国标准出版社, 2018．[2023-08-15]．https: //openstd.samr.gov．cn/bzgk/gb/newGbInfo?hcno=65F3C1779C1CA27BC015993167FC50B8．

[6] 国家标准化管理委员会．颗粒材料物理性能测试第 3 部分: 流动性指数的测量: GB/T31057.3—2018 [S/OL]．北京: 中国标准出版社, 2018．[2023-08-15]．https: //openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=FC539EAB70DB0CB61B4728C7F0129141．

[7] 王亮, 潘静, 袁颖, 等．医药粉体流动性评价方法研究进展[J]．中国粉体技术, 2016,22(5): 28-34．

[8] ICH．Quality Risk Management Q9(R1): ICH Q9 [EB/OL]．[2023-08-15]．https: //www．cde．org．cn/ichWeb/guideIch/downloadAtt/1/523a5f81fd6b4c90d7cbf28da80f748．

[9] WORKU A Z, KUMAR D, GOMES V J, et al．Modelling and understanding powder flowproperties and compactability of selected active pharmaceutical ingredients, excipients andphysical mixtures from critical material properties [J]．Int J Pharm, 2017, 531(1): 191-204．

[10] Food and Drug Administration, HHS．International Conference on Harmonisation; guidanceon Q6A specifications: test procedures and acceptance criteria for new drug substances andnew drug products: chemical substances．Notice．[J]．Fed Regist, 2000, 65(251): 83041-63．

[11] ABUZAR M S, HYUN S, KIM J H, et al．Enhancing the solubility and bioavailability ofpoorly water-soluble drugs using supercritical antisolvent(SAS) process [J]．Int J Pharm,2018, 538(1/2): 1-13．

[12] EMA．Cialis Scientific Discussion [EB/OL]．[2023-08-15]．https: //www.ema.europa.eu/en/documents/scientific-discussion-variation/cialis-h-c-436-ii-46-epar-scientific-discussion-variation_en．pdf．

[13] FDA．Application Number: 21-368(Cialis) Chemistry Review(s) [EB/OL].[2023-08-15].https://www．accessdata．fda．gov/drugsatfda_docs/nda/2011/021368Orig1s020．pdf．

[14] EMA．NOXAFIL Scientific Discussion [EB/OL]．[2023-08-15]. https://www．ema.europa．eu/en/documents/scientific-discussion/noxafil-epar-scientific-discussion_en．pdf．

[15] 杨硕, 殷宪振, 李海燕, 等．同步辐射显微 CT 研究药物制剂结构的进展[J]．生命科学, 2013, 25(8): 794-802．

[16] KOSUGI A, LEONG K H, TSUJI H, et al．Characterization of powder and tablet propertiesof different direct compaction grades of mannitol using a kohonen self-organizing map and alasso regression model [J]．J Pharm Sci, 2020, 109(8): 2585-2593．

[17] EMA．Baraclude-epar Scientific Discussion [EB/OL]．[2023-08-15]. https://www．ema.europa．eu/en/documents/scientific-discussion/baraclude-epar-scientific-discussion_en．pdf．

[18] SHAH V U, KARDE V, GHOROI C, et al．Influence of particle properties on powder bulkbehaviour and processability [J]．Int J Pharm, 2017, 518(1/2): 138-154．

[19] BULTMANN J M．Multiple compaction of microcrystalline cellulose in a roller compactor[J]. Eur J Pharm Biopharm, 2002, 54(1): 59-64．

[20] HERTING G M, KLEINEBUDDE P．Roll compaction/dry granulation: effect of rawmaterial particle size on granule and tablet properties [J]．Int J Pharm, 2007, 338(1/2):110-118．

[21] 国家药品监督管理局药品审评中心．仿制药质量和疗效一致性评价百问百答（第 3 期）[EB/OL]．[2023-08-15]．https://www．cde．org．cn/yzxpj/news/viewInfoCommon/6b396766b56c51d181d20d664b5725d．

[22] SARKAR A, WASSGREN R C．Simulation of a continuous granular mixer: effect ofoperating conditions on flow and mixing [J]．Chem Eng Sci, 2009, 64(11): 2672-2682．

[23] 孙爱萍, 孙咸泽．药品 GMP 实施指南——口服固体制剂: 2023 年版[M]．北京: 中国医药科技出版社．

[24] 国家药品监督管理局药品审评中心．《化药口服固体制剂混合均匀度和中控剂量单位均匀度研究技术指导原则（试行）》 [EB/OL] ． [2023-08-15]. https://www.cde．org．cn/main/news/viewInfoCommon/ddc61dacf5e355d67f780f5202dde110．

[25] YANG S C．Density effect on mixing and segregation processes in a vibrated binary granularmixture [J]．Powder Technol, 2006, 164(2): 65-74．

[26] BRIDWATER J．Mixing of powders and granular materials by mechanical means: aperspective [J]．Particaol, 2012, 10(4): 397-427．

[27] HALIDAN M, CHANDRATILLEKE G R, DONG K J, et al．Mixing performance of ribbonmixers: effects of operational parameters [J]．Powder Technol, 2018, 325: 92-106．

[28] LUMAY G, TRAINA K, BOSCHINI F, et al．Effect of relative air humidity on theflowability of lactose powders [J]．J Drug Delivery Sci Technol, 2016, 35: 207-212．

[29] 徐宁宁, 卢瑶．制药粉体转移过程出现粉体偏析的研究进展[J]．山东化工, 2021,50(21): 54-56．

[30] GOH P H, HENG S W P, LIEW V C．Comparative evaluation of powder flow parameterswith reference to particle size and shape[J]．Int J Pharm, 2018, 547(1/2): 133-141．

[31] FDA, CFR．Code of Federal Regulations Title 21 [EB/OL]．[2023-08-15].https://www.accessdata．fda．gov/scripts/cdrh/cfdocs/cfCFR/CFRSearch．cfm．

[32] ICH ． Pharmaceutical Development Q8(R2): ICH Q8 [EB/OL] ． [2023-08-15].https://www．cde．org．cn/ichWeb/guideIch/downloadAtt/1/bd54e8ade484969a32ba7a6abeb486d5．

内容来源：徐晓宏，李飞，付盟，袁雷，龚青

责任编辑：邵丽竹

审　　核：何发

口服固体制剂注册型研发中粉体学研究的一般考虑

评论 0

热点文章
