在无菌注射剂、生物制剂、冻干药品、无菌原料药生产体系中，SIP（在线饱和蒸汽灭菌）是保障设备系统无菌边界、降低人工灭菌污染风险的核心工艺。近年NMPA飞行检查、欧盟GMP审计高频将SIP设计缺陷、冷点未识别、F0值不达标、生物验证缺失列为重大缺陷项。

一、SIP基础定义、法规定位与灭菌底层逻辑

1.1 SIP概念与应用场景

SIP（Steam-in-place）即在线饱和蒸汽灭菌，指无需拆卸设备、容器、管路，直接向密闭系统通入符合纯度要求的纯饱和蒸汽，通过高温湿热杀灭系统内壁全部微生物（细菌、真菌、芽孢、内毒素），灭菌后维持正压无菌屏障，广泛应用：

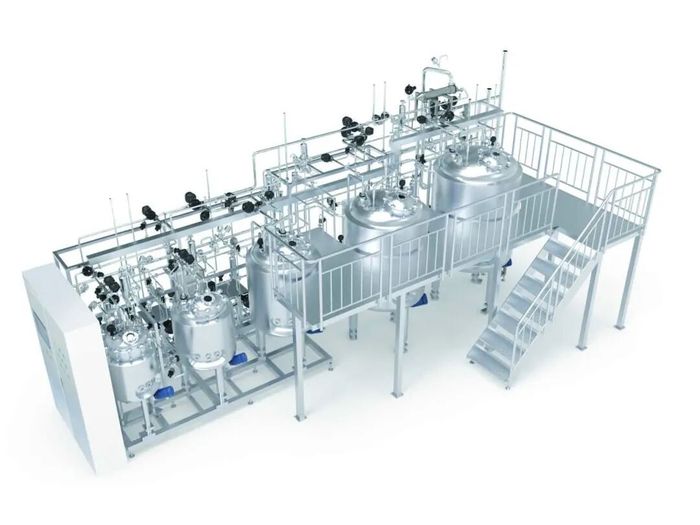

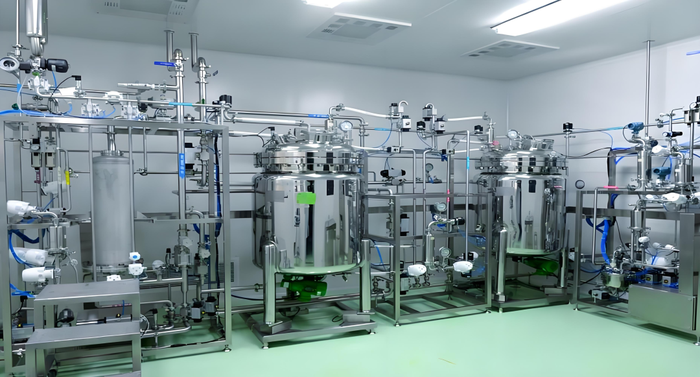

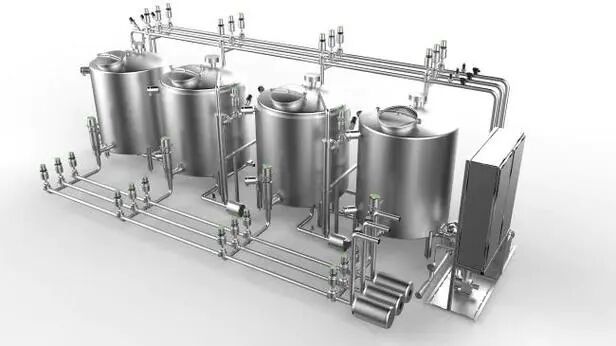

• 无菌配液罐、缓冲罐、储液系统
• 无菌过滤整套管路、滤壳、呼吸器
• 冻干机腔体、板层、真空管路
• 生物反应器、接种管路、取样阀
• WFI注射用水分配循环管路

对比离线灭菌柜，SIP优势：全程密闭无人工拆装暴露、减少二次污染、适配连续化无菌生产；但短板在于系统结构复杂易形成空气滞留、冷凝水堆积产生“冷点”，是验证工作核心难点。

1.2 现行核心法规与标准依据

国内法规

1.《药品生产质量管理规范（2010修订）附录1 无菌药品》第115、122条：所有灭菌工艺必须完成验证，提供稳定无菌保证水平SAL≤10⁻⁶；在线蒸汽灭菌属于湿热灭菌，需同步完成物理与微生物挑战验证。

2.NMPA《化学药品注射剂灭菌和无菌工艺研究及验证指导原则（2020）》：明确湿热灭菌F0值判定标准，区分过度杀灭、残存概率设计思路，要求冷点F0达标。

3.《中国药典2025版四部 灭菌法》：湿热灭菌基础热力学规则、生物指示剂选用规范。

国际行业指南

1.PDA TR61：全球唯一SIP专项技术报告，划分灭菌/消毒、循环开发、BI布点、分组验证，审计核心参考。

2.EU GMP Annex1（2022）：高风险系统推荐过度杀灭F₀≥12。

3.ASME BPE：洁净管道盲管L/D≤2、管道坡度≥1%硬性标准。

1.3 SIP湿热灭菌致死原理

饱和蒸汽依靠潜热传导，液化释放大量热量破坏微生物蛋白与核酸，三大核心影响因素：

1. 无不可凝空气
   ：5%空气即可降低灭菌效率90%，是冷点首要成因
2. 饱和蒸汽纯度
   ：干热/过热蒸汽无潜热，灭菌效果大幅衰减
3. 冷凝水及时排出
   ：积水形成低温隔离层，局部F0累积不足

核心评价指标F₀（121℃等效灭菌时间）行业划分：

过度杀灭法：F₀≥12min，SAL≤10⁻⁶，绝大多数无菌系统选用

残存概率法：8≤F₀＜12，仅适配热敏配套系统，严控生物负荷

F₀＜8：仅定义消毒，不满足无菌灭菌要求

1.4 SIP灭菌与消毒区分（审计高频考点）

对比项目	SIP灭菌（灌装/配液/冻干等高风险）	SIP消毒（WFI循环管路）
目标SAL	≤10⁻⁶	仅降低生物负荷，无强制无菌标准
F₀最低标准	冷点F₀≥12min	无强制底线
验证内容	热分布+热穿透+BI微生物挑战	仅物理温度测绘
生物指示剂	强制全冷点布点试验	无需BI
再验证周期	每年完整PQ，高风险半年抽查BI	年度仅做温度测绘

简易判定逻辑：直接接触无菌药液、无菌粉末、密闭灌装系统的SIP，全部按灭菌执行；仅预处理供水、终端产品会再灭菌的管路，风险评估后可定为消毒。

二、SIP系统工艺开发：风险评估+硬件标准+循环参数

工艺开发是验证前置核心环节，跳过开发直接做PQ极易验证失败、审计开缺陷，分为FMEA风险评估、硬件合规设计、四阶段循环参数开发三部分。

2.1 前期FMEA失效模式风险评估

四大高风险类别识别

1.结构风险：盲管过长、无高低点排气、滤壳积冷凝、阀门死腔

2.介质风险：纯蒸汽干度超标、压力大幅波动

3.操作风险：升温吹扫不足、冷却负压倒吸空气

4.监控风险：探头未覆盖冷点、仪表超校准期

高风险点位对应缓解措施：增设多点验证探头、延长真空吹扫、低点加装连续疏水阀、高点自动排气伴热。

2.2 SIP硬件合规硬性设计标准

• 管道布局
  ：坡度≥1%，盲管L/D≤2，禁止U型存液弯；每个独立高点配自动排气阀
• 罐体/滤壳
  上下双排气疏水，滤芯不阻挡蒸汽流通；搅拌轴、取样阀全部纳入SIP范围
• 疏水排气
  卫生级浮球疏水，低温区域伴热；排气配0.22μm疏水呼吸器，冷却维持0.1~0.3bar正压
• 材质要求
  316L不锈钢Ra≤0.5μm；密封EPDM/PTFE耐135℃饱和蒸汽

2.3 标准SIP四大循环阶段参数开发

完整SIP流程：预完整性测试 → 升温空气置换 → 灭菌保持 → 冷却干燥

阶段1：预完整性压力测试（高风险必选）

加压1.5bar，稳定5min后保压10min；合格：10min压降≤0.2bar，规避升温漏气吸入冷空气。

阶段2：升温空气置换（灭菌成败核心）

①重力置换（常规罐体管道）：高点持续进蒸汽、低点连续排凝，记录全部探头达121℃平衡时间作为固定吹扫时长；

②真空脉冲（冻干/复杂歧管）：多次抽真空-通蒸汽脉冲，快速排死角空气；判定：全点温压匹配饱和蒸汽，温差≤1℃。

阶段3：灭菌暴露保持（F0累积区间）

标准121℃对应饱和蒸汽压力2.02bar；保温区间121~124℃，冷点F₀≥12min，全程禁止负压。

阶段4：冷却干燥

切断蒸汽，通入0.22μm过滤干燥氮气、洁净压缩空气，全程维持正压冷却至≤90℃，吹扫去除内壁冷凝水。

三、SIP四级设备确认DQ/IQ/OQ实操要点

GMP强制要求全套设备完成DQ设计确认、IQ安装确认、OQ运行确认，全部合格后方可开展PQ性能验证。

3.1 DQ设计确认（开发同步完成）

核心审核图纸、URS需求、蒸汽负荷、监测系统；输出DQ报告、设计缺陷整改追踪记录。

3.2 IQ安装确认

• 材质、粗糙度、垫片耐温证书核对
• 实测管道坡度、盲管L/D尺寸记录
• 热电偶、压力表双点校准（偏差≤±0.5℃）
• 纯蒸汽质量、呼吸器气泡点测试
• 管路内窥镜焊接检查、阀门联锁线路验收

3.3 OQ运行确认（空载功能测试）

不涉及微生物，仅验证程序时序、压力完整性、真空脉冲、高低温报警、联锁停机，单次完整循环曲线留存，OQ无缺陷方可进入PQ。

四、PQ性能确认（一）物理验证：热分布+热穿透+F0计算

物理验证锁定系统真实冷点，是微生物挑战的前置依据，空载、满载各连续3次试验，探头试验前后必须校准。

4.1 空载热分布试验

设备无装载，探头覆盖高低点、疏水阀、盲管、滤壳；合格：保温全点温差≤2℃，标记全程F0最低点位为理论冷点。

4.2 满载热穿透试验（模拟真实生产）

最大生产装载，探头置于滤芯内部、罐体底部等最难穿透位置；核心指标：冷点最低F₀≥12min，三次试验冷点位置具备重现性。

4.3 F₀合规计算要求

公式：F₀=∫₀ᵗ 10^[(T-121)/10]dt，系统必须实时自动积分，禁止事后人工补算，曲线完整留存满足ALCOA+数据完整性。

五、PQ性能确认（二）微生物生物挑战验证

仅温度曲线无法证明灭菌杀伤力，灭菌级SIP必须配套BI微生物挑战，物理+BI全部合格验证才算通过。

5.1 生物指示剂选型标准

• 菌种：嗜热脂肪地芽孢杆菌，D₁₂₁≥1.5min，初始孢子1×10⁶CFU/支
• 载体优先网状孢子条，狭小管路禁用自含式玻璃BI
• 每组试验同步设置阳性、阴性对照

5.2 BI布点核心规则

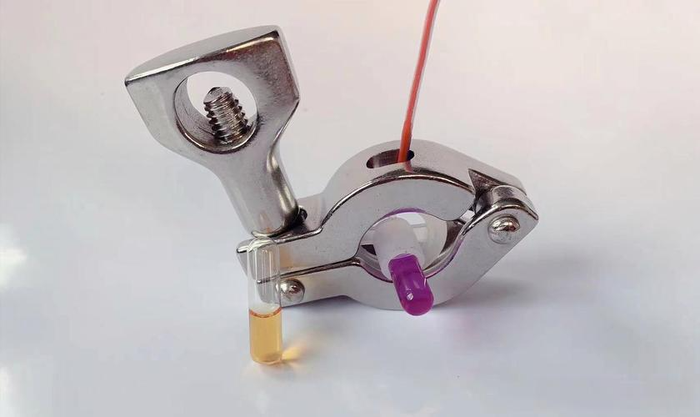

所有热分布锁定冷点、滤壳底部、阀门盲管、疏水低点必须放置BI，探头与BI紧邻，金属网松散包裹不积水、不阻挡蒸汽。

5.3 培养与合格判定

灭菌后55~60℃恒温培养7天；硬性标准：全部BI无菌生长，阳性对照正常浑浊，三次连续挑战全部合格；任一BI长菌立即整改重测。

六、分组/矩阵验证 & 全套验收总标准

6.1 PDA认可简化验证方法

矩阵（括号法）：同系列不同容积罐体，仅验证最大、最小极限规格；分组验证结构、循环完全一致设备，一台完整PQ，其余仅做空载热分布，需附风险评估支撑。

6.2 整套验证验收标准汇总

1. DQ/IQ/OQ全部缺陷关闭，仪表校准有效
2. 空载、满载各3次，保温温差≤2℃，冷点F₀≥12min，曲线完整
3. 连续3次BI挑战全部无菌生长，阴阳对照正常
4. 系统保压、呼吸器气泡点、冷却正压全部达标
5. 方案、原始数据、曲线、报告经QA批准归档

七、日常持续监控与再验证管理

7.1 日常批次监控要求

• 每批SIP自动保存全点位温度、压力、冷点F₀曲线，归入批记录
• 每周巡检疏水、排气状态；月度F₀趋势分析
• 每季度简易空载温度测绘，监控冷点漂移

7.2 周期性再验证周期

灭菌级系统每年完整PQ；冻干机/隔离器半年BI抽查；消毒管路年度仅热分布。

7.3 变更触发立即再验证

管路改造、SIP程序参数修改、纯蒸汽系统调整、关键阀门/探头批量更换、重大罐体维修，走变更控制后重新验证。

八、行业高频GMP缺陷及落地整改方案

1.缺陷：仅控制柜单点测温，未测绘系统冷点
整改：补全空载+满载热分布，增设永久冷点监测探头

2.缺陷：BI仅放罐体中部，滤壳/疏水低点未布点
整改：依据热分布重新设计BI布点，补三次微生物挑战

3.缺陷：升温吹扫不足，残留空气冷点F₀＜12
整改：延长真空/重力吹扫时间，优化SIP程序重验证

4.缺陷：管道无坡度、低点无疏水，积冷凝水低温
整改：改造管路坡度，加装连续卫生疏水阀

5.缺陷：冷却阶段负压倒吸空气
整改：优化氮气吹扫，增加低压联锁报警，全程维持正压

6.缺陷：无BI微生物验证，仅做温度曲线
整改：补充完整三次BI挑战试验，完善验证报告

九、总结：SIP验证合规核心逻辑

SIP是无菌药品生产核心无菌屏障，全流程遵循工艺前置开发→四级设备确认→物理+生物双重PQ验证→常态化趋势监控→周期/变更再验证完整闭环。法规三大底线不可突破：第一，系统结构从源头消除空气、冷凝水形成的冷点；第二，系统最冷点等效灭菌F₀≥12，满足过度杀灭SAL≤10⁻⁶；第三，微生物指示剂挑战全部灭活，形成完整灭菌证据链。

大量企业简化验证流程，仅走温度曲线、忽略BI试验与冷点识别，极易在NMPA飞行检查、海外GMP审计中开出严重缺陷。QA与验证团队应基于PDA TR61与国内灭菌指导原则，风险导向完成全流程验证，同时建立日常监控体系，从硬件、程序、验证、运维全链条规避微生物污染风险。
