本文整理自 Patel 与 Pikal 发表于 AAPS PharmSciTech 的综述（Vol. 12, No. 1, pp. 372-378, 2011），结合我们实验室在冻干工艺放大转移中的实际经验，拆解从实验室到生产线的工艺差异与应对策略。

大概是快乐、幸福+满足+通畅

Part 1：先理解问题——实验室的循环为什么到生产就不work了

冻干工艺开发中，最让人头疼的场景之一：实验室花了两个月优化的循环，在实验室冻干机上验证了三批都合格，结果放到生产线上，产品温度超标了，干燥时间延长了，或者更糟——cook了一批。

2011年，Patel 和 Pikal 在 AAPS PharmSciTech 上发表了这篇综述，系统讨论了冻干工艺放大转移中的"被忽视的问题"。他们指出，虽然很多指南和文献已经讨论了冻干工艺开发和放大的基本原则，但仍有大量实际问题被低估了或根本没有被认真对待。

时间到达2026年，我们是否有进步了呢？有，但15年过去了，我们仍有差距。

核心问题：冻干是一个传热与传质耦合的过程。

实验室的冻干机和生产线的冻干机，在设备设计、表面积辐射特性、腔体气体动力学、最大升华速率支持能力、最低可控压力等方面都有差异。

如果工艺开发时没有理解这些差异，放大失败几乎是必然的。

这个问题分为三个层面：装载量差异、设备设计差异、容器系统差异。

装载量差异

实验室开发时，API 往往不够，只能做 partial load（部分装载）。但生产时是 full load（满装载）。

Partial load 条件下，边缘小瓶比例增加，辐射传热效应增强，整体传热系数增大，产品温度升高，干燥时间缩短。

这看似"好事"——但如果工艺是基于 partial load 优化的，放到 full load 时，产品温度可能反而过低（因为传热系数下降）导致一次干燥时间大幅度延长，反之，如果为了补偿而盲目提高板层温度，又可能导致升华质量流过高超过设备极限，引发 choked flow。

设备设计差异

不同冻干机的辐射传热贡献不同——取决于腔壁、门板、搁板的表面发射率。

边缘小瓶效应（edge vial effect）在实验室小冻干机中可能不明显，但在大型生产冻干机中，由于腔壁面积与小瓶表面积的比值变化，辐射传热对小瓶整体温度的贡献可能显著不同。

此外，不同冻干机的最大升华速率支持能力不同。

如果实验室的冻干机支持 1 kg/h 的升华速率，而生产冻干机设计为 3 kg/h，这本身不是问题；但如果反过来，实验室设备支持能力大于生产设备，就可能在生产时出现 dryer overload（干燥机过载），腔室压力失控（choked flow），产品温度剧烈升高。

容器系统差异

西林瓶是冻干行业最传统的容器，传热传质特性已经被充分研究。

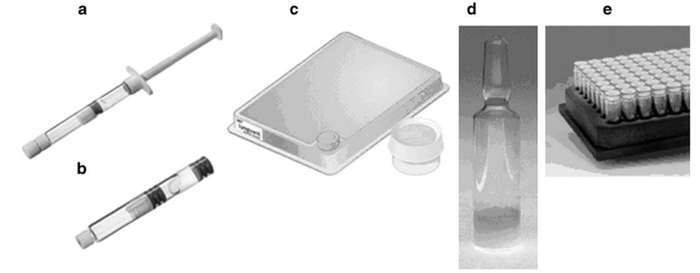

但越来越多的生物制品开始使用预充针、双腔卡式瓶、Lyoguard 托盘、安瓿、96 孔板等新型容器。

这些容器的热质传递特性与西林瓶有显著差异，直接把西林瓶的循环套用到新容器上，几乎必然失败。

Part 2：原理——传热与传质，放大转移的核心物理

要理解放大转移，必须先理解冻干过程中的传热与传质机制。

冻干是一个耦合的传热与传质过程：热量从搁板传递到产品，冰从冷冻层升华，水蒸气通过干燥层和多孔 cake 传递出去。

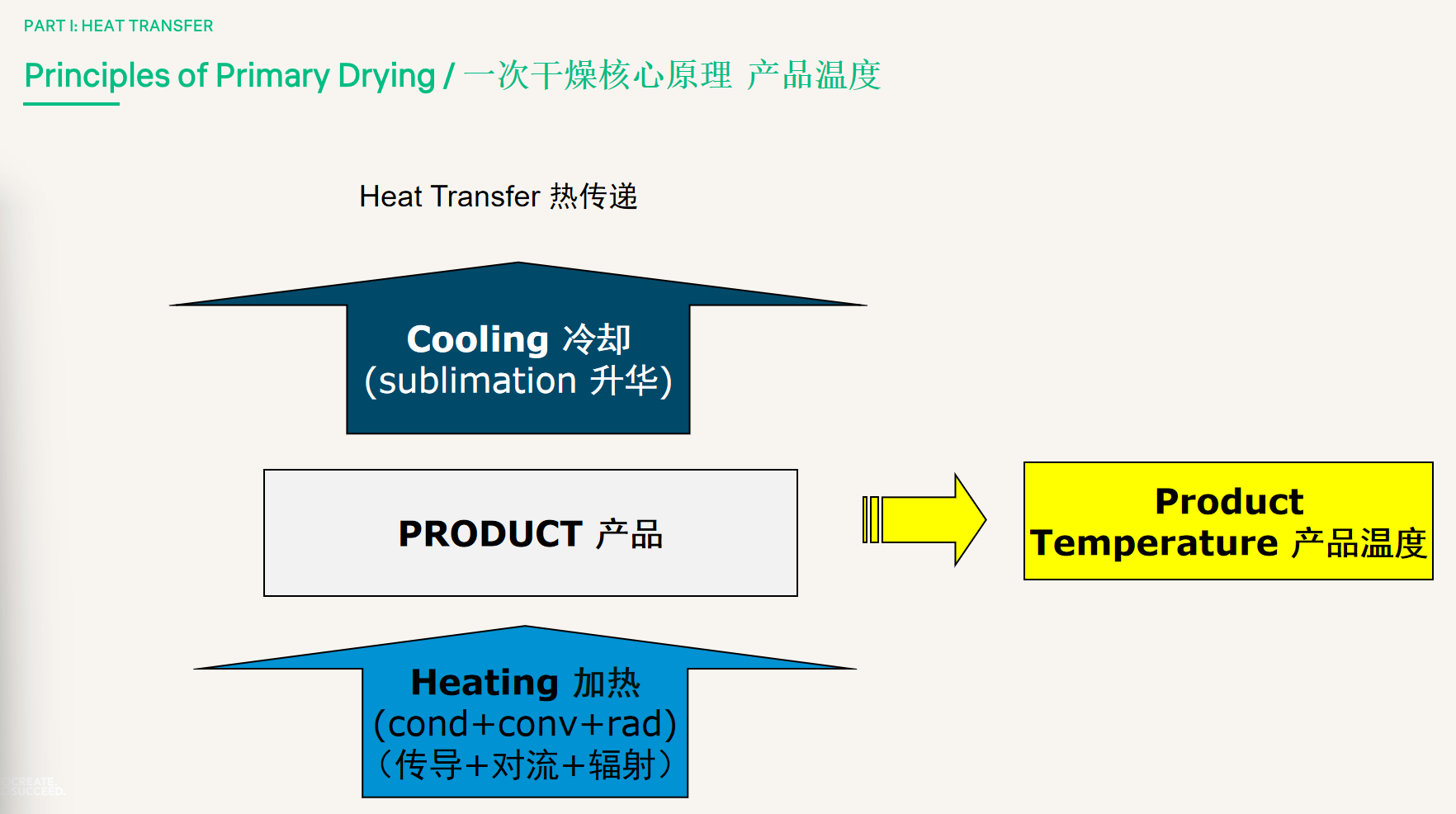

这两个过程相互制约——传热的速率决定了升华的速率，而升华的速率又决定了产品温度（因为升华是吸热过程，产品温度是传热来的热量和升华带走的热量之间的差值）。

传热机制

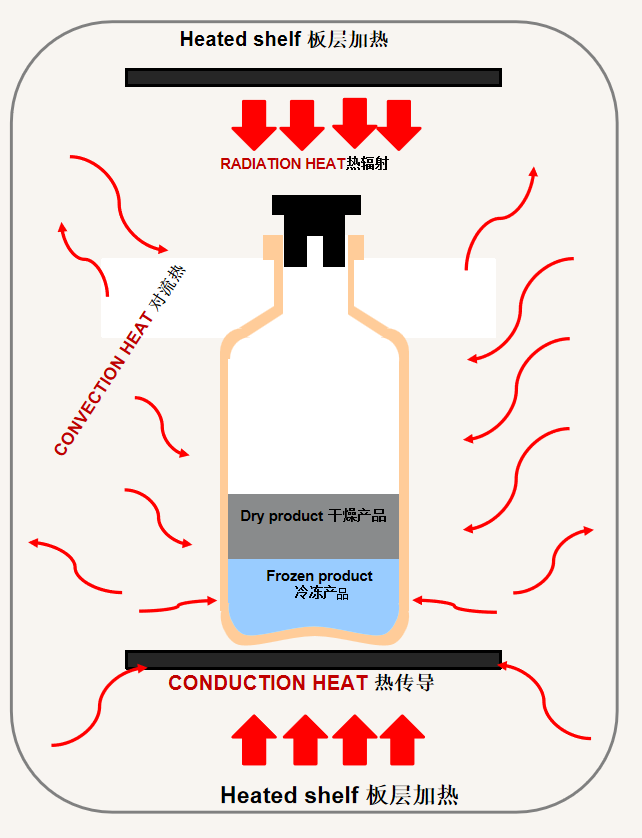

冻干中的热量传递有三种模式：气体传导（gas conduction）、接触传导（contact conduction）和辐射（radiation）。

在西林瓶冻干中：

• 气体传导（我们通常说的对流传热）是主要模式——热量通过瓶底与搁板之间的气体间隙传递，其效率取决于气体种类（氮气 vs 水蒸气）和压力。

• 接触传导在瓶底与搁板直接接触时存在，但通常只占总传热的一小部分（取决于压力）。反直觉。

• 辐射传热来自腔壁和门板，对于边缘小瓶的贡献尤为显著。

在 partial load 条件下，边缘小瓶比例增加，辐射传热对整体平均传热系数的贡献增大，导致平均产品温度升高。

这是 partial load 和 full load 之间差异的核心原因之一。

传质机制

水蒸气从升华界面通过干燥层扩散到腔室，其阻力取决于干燥层的孔隙率和厚度。

过冷度（degree of supercooling）决定了冰晶的大小——过冷度越大，冰晶越小，干燥层孔隙率越低，传质阻力越大。

过冷度又受环境中颗粒物含量的影响：洁净度越低（实验室环境），过冷度越小；洁净度越高（GMP 生产环境），过冷度越大。

这意味着同一处方在实验室和生产中的冰晶结构不同，导致传质阻力不同，干燥时间不同。

这是一个"被忽视的放大问题"——实验室和生产环境的洁净度差异改变了过冷度，进而改变了干燥动力学。

装载量对气体组成的影响

一个不太直观但很重要的观点：在 partial load 条件下，如果小瓶数量不足以维持足够高的水蒸气摩尔通量，腔室气体组成可能从接近 100% 水蒸气转变为含有显著比例的氮气。

在冻干的低压条件下（自由分子流 regime），水蒸气分子因平均速度更高且伴随相变潜热传递，其有效传热贡献高于氮气。

我们实验室在理解这一点之前，曾经困惑于为什么有的工艺 partial load 的运行结果比预期更慢——后来读到这篇文献才意识到，问题不在于设备本身，而在于水蒸气通量不足以"充满"腔室，导致氮气比例升高，传热效率下降。

Part 3：怎么操作？从对比批次到循环调整的完整框架

Patel 和 Pikal 提供了一个基于传热传质理论的放大转移框架。

我们实验室在实际项目中也是按这个逻辑推进的，不过我们并不直接测定设备的具体传热参数——而是用一个更实用的"对比批次"方法。

Step 1：在实验室冻干机上建立基准批次

用目标处方、目标装载量（full load）运行一批，作为基准。

用热电偶记录产品温度历史（product temperature history），用 Pirani/电容差压法记录一次干燥和二次干燥时间。

同时监测 cake 外观和残余水分。这些数据成为"基准产品温度历史"——放大转移的目标不是复制循环参数，而是复制这个产品温度历史。

一致的产品温度历史意味着一致的热历史，这是保证批次间质量一致性的核心

Step 2：在生产冻干机上运行对比批次

用同一处方、同一装载量（full load），保持相同的板层温度和腔室压力设定值，运行对比批次。

记录产品温度历史、干燥时间和 cake 外观。

然后对比两台设备的结果：如果生产设备的平均产品温度比实验室高（比如边缘效应更强，辐射传热更多），说明生产设备的传热效果更强；

反之，如果产品温度更低，说明传热效果更弱。

我们实验室的理解是：不需要知道具体传热参数的数值，只需要知道"差异的方向和大小"，就足够指导循环参数的调整。

Step 3：确定产品温度目标

产品温度是一次干燥的关键质量属性（CQA）。

它的上限是塌陷温度 Tc（无定形处方）或共晶温度 Teu（结晶处方）。

目标是在整个干燥过程中保持产品温度低于 Tc 至少 2–5 °C。

如果实验室和生产冻干机的产品温度不同，要调整板层温度或腔室压力，使生产批次的产品温度达到与实验室基准批次相同的目标值。

Step 4：调整循环参数

如果生产设备的平均产品温度高于实验室（传热更强），有两种调整方式：降低板层温度，或降低腔室压力（使气体传导传热效率下降）。

反之，如果产品温度更低（传热更弱），可以提高板层温度或提高腔室压力。

通常优先调整板层温度，因为腔室压力还影响升华速率和 choked flow 风险。

我们实验室的做法是：先对比两批次的平均产品温度差异，估算需要的板层温度调整量（通常每 1 °C 产品温度差异对应约 3–5 °C 板层温度调整），然后在生产设备上验证，最后固化循环参数。

Step 5：验证装载量影响

在实验室设备上分别运行 full load 和 partial load，对比产品温度、干燥时间和 cake 外观。

如果 partial load 的产品温度显著高于 full load，说明辐射效应在 partial load 条件下不可忽视。这个差异量可以作为生产放大的安全裕度参考。Patel 和 Pikal 的实验数据显示：从 full load 到 partial load，产品温度可能升高 2–5 °C，干燥时间缩短 10–30%。

我们实验室在项目早期的做法就是：用 partial load 开发循环，同时用 full load 做一批对比，记录两者的差异，作为放大时的调整依据。

放大转移调整策略速查

产品温度(生产) > 产品温度(实验室)：传热更强 → 降低板层温度，或降低腔室压力

产品温度(生产) < 产品温度(实验室)：传热更弱 → 提高板层温度，或提高腔室压力

最大升华速率(生产) < 实际升华速率（工艺超出设备压力控制能力边界）：腔室压力失控 → 降低板层温度，降低升华速率

目标：保持产品温度历史（thermal history）一致，而非保持循环参数一致

Part 4：新型容器系统的特殊挑战

除了装载量和设备差异，新型容器系统的工艺放大也有需要要点需要注意。这些容器的热质传递特性与西林瓶有本质差异，直接把西林瓶的循环套用到新容器上，几乎必然失败。

预充针和双腔卡式瓶

预充针（dual chamber syringe）和卡式瓶（dual chamber cartridge）的便利性是显而易见的——用户只需推动活塞即可完成复溶，降低了 sterility breach 的风险。

但在冻干工艺上，它们带来了独特的挑战。

有两种研究的结果：

一项研究认为预充针和西林瓶的干燥速率没有显著差异，传热模式以气体对流为主；

但另一项研究（Patel 和 Pikal 自己的数据）发现预充针的热传递系数与压力无关，传热模式以辐射为主。

这个差异至关重要：如果传热是气体对流主导的，那么腔室压力对干燥速率影响很大，放大时需要精确控制压力；

如果传热是辐射主导的，那么腔室压力的影响较小，但边缘效应和腔壁温度变得更为重要。

我们实验室在冻干预充针项目中的经验是：用亚克力（plexiglass）支架悬挂预充针时，辐射确实是主要传热模式，但如果改用铝块支架，接触传导增强，传热模式变为混合模式，干燥速率显著提升。

Lyoguard 托盘

Lyoguard 托盘是一种用于散装冻干的新型容器，顶部用半透膜（Gore-Tex 聚四氟乙烯层压膜）密封，底部为透明聚丙烯薄膜。

半透膜允许水蒸气几乎无阻力地通过，但阻止产品飞溅（可阻挡 0.2 μm 颗粒）。

与传统不锈钢托盘相比，Lyoguard 托盘的传热更均匀，且避免了产品 blowout（高升华速率时产品被气流带走）的问题。

但 目前文献中缺乏对 Lyoguard 托盘传热传质特性的定量表征数据。

膜阻力虽然相对于干燥层阻力很小（约占总阻力的 10–15%），但在工艺设计时不能忽略。

此外，Lyoguard 托盘无法直接在冻干机内密封，需要用预成型的铝箔袋密封后运输和储存——这在高湿环境下可能成为水分侵入的风险点。

安瓿

安瓿常用于生物参考标准品的冻干，因为它可以火焰熔封，实现极低的水分和氧气渗透。

但 Patel 和 Pikal 对比了安瓿与西林瓶的储存稳定性：在室温或更高温度下，安瓿的水分和氧气含量在一年内不变，而西林瓶由于胶塞的水分平衡，水分含量可能显著增加。

但在低温（< 0 °C）下，两者没有差异。

这意味着：对于长期储存的生物标准品，安瓿确实有优势；

但对于普通冻干药品，如果使用低水分释放胶塞（如 Flurotec®），西林瓶的储存稳定性并不亚于安瓿。

此外，安瓿的火焰熔封过程会引入燃烧产物（水），且初始氧气水平高于西林瓶——这些都是在切换容器系统时需要重新评估的因素。

96 孔板

96 孔板冻干主要用于高通量筛选和微量样品。

标准 96 孔 PCR 板的传热效果远弱于 2R 西林瓶，但使用铝块支架后传热效果大幅提升。

不使用铝块时，辐射传热占主导；使用铝块后，接触传导增强。这是一个重要的设计考虑：对于 96 孔板冻干，铝块支架几乎不是可选项而是必选项。

此外，由于孔壁也有显著传热，升华界面通常形成锥形结构——这与西林瓶中的近似平面界面不同，影响了干燥终点的判断。

Part 5：四个常见陷阱

基于 Patel 和 Pikal 的综述以及我们实验室的实际经验，以下是四个最常见的放大转移陷阱。

陷阱 1：在 partial load 条件下开发循环，直接用于 full load 生产

这是最常见问题：实验室早期 API 不足时，往往用 20–50% 装载量开发循环。但 partial load 的边缘效应更强，整体传热效果更强，产品温度更高，干燥时间更短。

如果直接把这个循环搬到 full load，产品温度可能低于预期，干燥时间延长，甚至干燥不完全。

陷阱 2：忽视生产冻干机的最大升华速率限制

每台冻干机都有最大升华速率支持能力，取决于冷凝器能力和真空泵抽速。如果处方在实验室的升华速率接近或超过生产设备的极限，生产时会出现腔室压力失控（ dryer overload）。

在 partial load 条件下，你可能永远不会注意到这个风险，因为总升华量小。但在 full load 时，总升华量可能超过设备能力。

我们实验室的应对方法是：满载放大之前先测试工业冻干机的CHOCKED FLOW 边界（能够承载的最大升华速率），确保有20- 30% 的安全裕度。

陷阱 3：把西林瓶的循环直接套用到预充针或卡式瓶上

预充针和卡式瓶的传热特性与西林瓶不同——它们通常不是直接放在搁板上，而是通过支架悬挂，接触传导大幅减少，辐射和气体对流成为主导。

如果直接套用西林瓶的板层温度和腔室压力，产品温度可能完全偏离预期。切换容器系统时，必须重新对比产品温度，并重新优化循环。

我们实验室在预充针项目中的经验是：用西林瓶循环的板层温度 -30 °C、腔室压力 10pa，预充针的产品温度只有 -42 °C（比西林瓶低 8 °C），因为传热模式不同。后来把板层温度调到 -22 °C，产品温度才达到 -35 °C 的目标。

陷阱 4：用固定时间做工艺

如果在实验室用固定时间（如一次干燥 24 小时）来判定干燥终点，放大到生产时，由于设备差异导致干燥速率变化，固定时间可能不再适用。

正确的方法是：使用产品温度监测（热电偶传感器）结合 Pirani/电容压力计差压法，来判断一次干燥终点。这样无论设备大小如何，干燥终点都基于实际产品状态而非固定时间。

我们实验室现在的标准做法是：小试和生产批次都使用 PAT 工具（压力法）来判断一次干燥终点。

结语：传热传质是放大转移的通用语言

Patel 和 Pikal 的这篇综述，最核心的贡献是提醒我们：冻干放大转移不是"把循环参数从 A 设备复制到 B 设备"，而是"确保产品温度历史在不同设备和不同规模下保持一致"。

这个转变的底层逻辑是：传热传质的基本物理规律在所有设备上都是一样的，只要理解了这些规律，就能把设备差异转化为可计算的参数调整。

对于工艺开发人员来说，这意味着：需要把冻干从"试错"转变为"基于传热传质理论的设计"。

理论模型（如 Pikal 等人发展的非稳态冻干模型）可以预测产品温度、干燥时间、残余水分分布等关键参数，减少实验次数。但 ：理论模型需要实验来验证，系统性的处方和容器表征是获取模型输入参数的必要步骤。

我们实验室在实际项目中的体会是：当放大转移失败时，问题的根源是对工艺（处方）理解不够深入，放大前的表征不够充分，以及"对设备特性的理解不够"。

对比批次的运行数据、边缘效应的评估、最大升华速率的确认——这些看似基础的表征工作，恰恰是放大转移成功的关键。

理解这些，才能在面对不同装载量、不同设备、不同容器时，做出有理有据的工艺调整。

参考文献

1. Patel SM, Pikal MJ. Emerging freeze-drying process development and scale-up issues. AAPS PharmSciTech. 2011;12(1):372-378.

2. Patel SM, Jameel F, Pikal MJ. The effect of dryer load on freeze-drying process design. J Pharm Sci. 2010;99(10):4363-4379.

3. Patel SM, Pikal MJ. Freeze-drying in novel container system: characterization of heat and mass transfer in glass syringes. J Pharm Sci. 2010;99(7):3188-3204.

4. Rambhatla S, Pikal MJ. Heat and mass transfer scale-up issues during freeze-drying, I: atypical radiation and the edge vial effect. AAPS PharmSciTech. 2003;4(2):111-120.

5. Rambhatla S, Ramot R, Bhugra C, Pikal MJ. Heat and mass transfer scale-up issues during freeze drying: II. Control and characterization of the degree of supercooling. AAPS PharmSciTech. 2004;5(4):e58.

6. Rambhatla S, Tchessalov S, Pikal MJ. Heat and mass transfer scale-up issues during freeze-drying, III: control and characterization of dryer differences via operational qualification tests. AAPS PharmSciTech. 2006;7(2):E39.

7. Pikal MJ. Use of laboratory data in freeze drying process design: heat and mass transfer coefficients and the computer simulation of freeze drying. PDA J Pharm Sci Technol. 1985;39(3):115-139.
