BIM技术在洁净领域的全生命周期应用

法泰洁净 2023-02-20

通过数字信息仿真模拟建筑、结构、机电各专业所具有的真实信息；根据洁净行业特点结合BIM技术将传统洁净行业安装工程可视化、数字化，由各专业间协调性、模拟性、优化性和可出图性等特点，以实现更好的项目价值。

BIM 应用技术

通过数字信息仿真模拟建筑、结构、机电各专业所具有的真实信息；根据洁净行业特点结合BIM技术将传统洁净行业安装工程可视化、数字化，由各专业间协调性、模拟性、优化性和可出图性等特点，以实现更好的项目价值。

在项目方案阶段、设计阶段、实际项目施工应用阶段，我们应用了BIM技术。

目的有三点：图纸深化、三维空间布置、指导现场施工；实现无碰撞、无变更、无返工的目标。

项目方案阶段应用

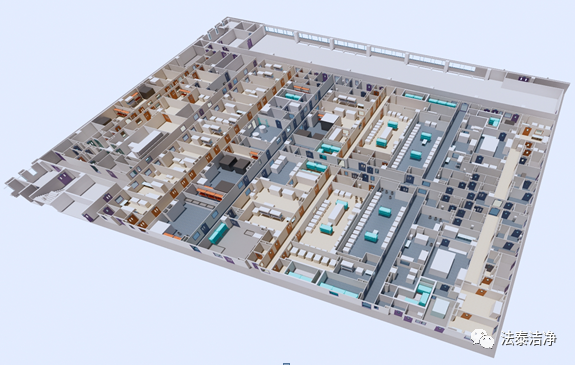

方案阶段在洁净厂房设计时，可建立初步模型，模型能基本准确反应厂房建设内容、工艺流程、工艺布局等。

项目设计阶段应用

a.碰撞优化：设计阶段，优化管线路由及标高，充分解决由于各专业管线较多、专业交叉施工、配合施工、洞口预留、优化检修马道，进行碰撞检查及设计修改，充分合理利用厂房空间。

b.风管预制：根据管线空间优化，将风管系统拆分替换为公司标准件；预制好管件、管段、非标件至现场，解放现场加工苦恼，提高施工质量及工期。

c.彩钢板预制：根据现场实测放线，预制房间彩钢立板，准确、细致预制出各种标准立板、非标准立板，并进行编号定位，以便现场准确安装。

实际项目施工应用阶段

根据管线综合调整优化，基于模型分专业输出二维平面图纸，包含吊架位置、管道类型、规格尺寸、标高、空间位置等；现场管理人员结合ipad平板电脑，实时查看三维模型直接指导现场施工。

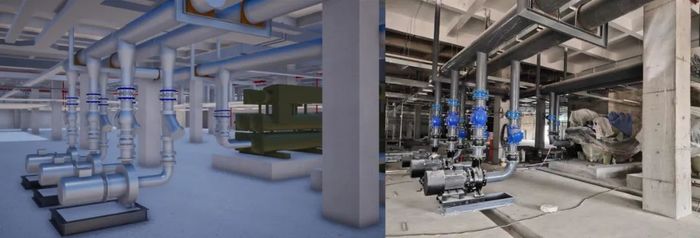

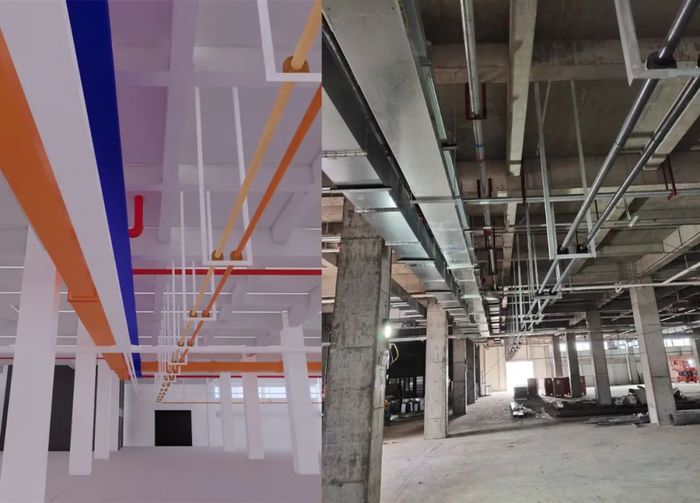

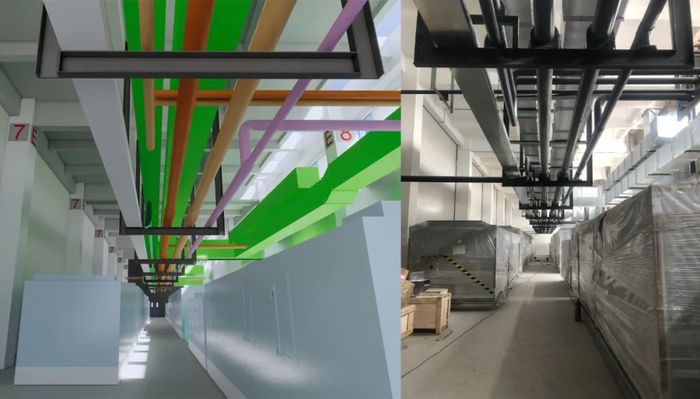

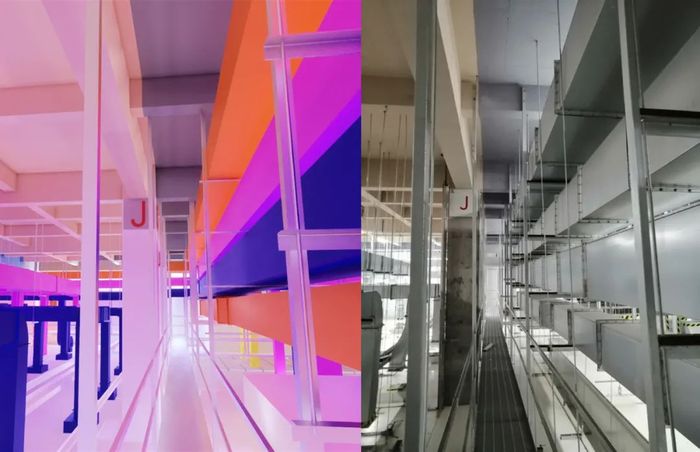

下图为法泰洁净目前在建项目的真实案例

▼
