走进洁净室，温度 22℃、湿度 45%，一年四季纹丝不动。

这份“稳”，不是靠人盯着开关调出来的，而是 AHU、MAU 机组自己在实时感知、实时计算、实时调节。

不少人以为，空调自动控制就是装个温控器，热了开、冷了关。真到现场才发现，一套机组背后，是完整的闭环控制系统，还有大大小小一堆传感器——它们是这套系统的眼睛、耳朵和皮肤。

这篇文章讲透两层：

第一层，AHU/MAU 到底怎么把温度、湿度自动控住；

第二层，那些传感器底层靠什么物理原理工作，为什么它一不准，整套系统就“失灵”。

看懂了传感器和闭环，你才算真正看懂了空调自控。

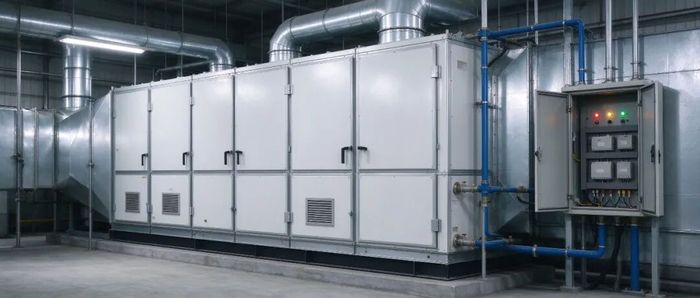

机组不说话，但控制箱里的灯一直在“思考”。

01 先看全貌：自动控制就是一个“闭环”

任何一套空调自控，拆开看都是四样东西，绕成一个圈：

传感器：测温度、湿度、压差、风速，把现场物理量变成电信号；

控制器：DDC 或 PLC，把测量值和设定值比较，按 PID 等规则运算，决定开大还是关小；

执行器：电动水阀、风阀、加湿器、电加热、变频器，负责真正动作；

被控对象：机组里的空气、水，以及最终的房间。

信号走一圈：传感器测量 → 控制器运算 → 执行器调节 → 环境改变 → 传感器再测量，这就是闭环（反馈）控制。控制器还挂在楼宇自控（BAS）或厂务监控（FMCS）下，集中监视、报警、改设定、留记录。

02 AHU 和 MAU，先分清再谈控制

两者长得像，任务却不同：

MAU（新风机组/外气空调箱）：只处理室外新风，把高温高湿或干冷的新风处理到指定送风状态，再送进洁净室或干盘管系统。它是湿度控制主力，常年面对最恶劣的室外工况；

AHU（空调机组）：处理新风和回风的混合风（也有全新风型），主要负责房间温度（显热）和空气循环，回风温度是主要控制依据。

半导体洁净室常见的“MAU + 干盘管 DCC + FFU”方案里，分工尤其清楚：MAU 管新风湿度（除湿/加湿）和部分温度，干盘管管室内显热和温度，FFU 管循环与洁净度。

分清谁管温度、谁管湿度，是看懂后面逻辑的前提。

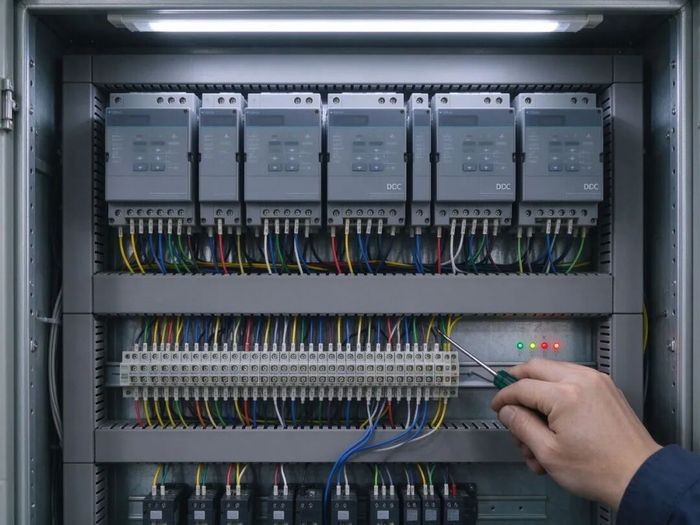

DDC 控制柜是闭环的大脑，信号在这里进出。

03 温度怎么自动控住：一个 PID，一只水阀

温度回路是最典型的闭环：

传感器测到送风温度（或回风、室内温度），送给 DDC；

DDC 与设定值比较，算出偏差，做 PID 运算；

输出信号调节表冷器（或加热器）的电动水阀开度：夏天偏热就开大冷水阀，出风变冷；冬天偏冷就开热水阀或投电加热，出风变暖；

温度变化后传感器再测、阀门再调，直到稳定在设定值附近。

工程关键点：MAU 多控制送风温度，AHU 常以回风（房间）温度为主，高级做法用房间温度串级送风温度，更快更稳；阀门流量特性要与对象匹配（冷却盘管常用等百分比阀），阀不能选太大，否则小开度忽冷忽热；PID 参数要整定好。

04 湿度怎么自动控住：除湿、再热、加湿的配合

湿度比温度难控，因为降温除湿会“连温度一起降”，两者耦合。

夏季冷却除湿：空气要降到露点温度以下，水蒸气才会在盘管上凝结。要把湿度压得很低，往往得冷到很低的机器露点，出风温度也跟着很低，不能直接送。所以要“再热”——先深度冷却除湿到露点 L，再用再热段等湿加热到送风状态 S。湿度由“冷到多低”决定，温度由“再热多少”决定，两个回路就此解耦。

冬季加湿：室外干冷时需要加湿，常见干蒸汽、电极/电热（产生蒸汽）、高压微雾或湿膜（等焓加湿）；湿度传感器测到偏干，控制器就加大加湿量。

控制上常用分程、串级和死区，避免温湿度两个回路“打架”、来回振荡；焓值（由温湿度算出）还用于节能判断。

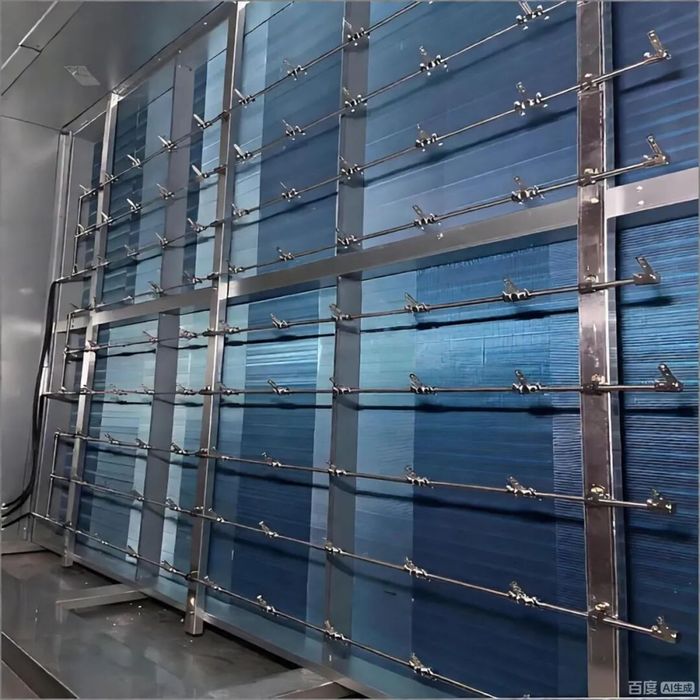

温湿度的处理，都发生在这排盘管上。

05 温度传感器底层原理：电阻为什么会随温度变

自控里常见三类温度传感器：

热电阻（RTD，常见 Pt100/Pt1000）：金属电阻随温度升高而增大（正温度系数）。铂性能稳定，0℃时 Pt100 电阻正好 100Ω，测电阻即可反推温度。精度高、稳定，是空调水/风管主力；为补偿引线电阻，常用三线制或四线制；

热电偶：基于塞贝克效应，两种不同金属接成回路、两接点温度不同就产生微小热电势。测温范围宽、结实，适合高温和特殊场合，需冷端补偿；

热敏电阻（NTC）：半导体陶瓷温度升高时电阻显著下降（负温度系数），灵敏、便宜、响应快，但非线性，需查表换算。

安装形式有风管插入式、水管盲管（套管）式、室内型和带防辐射罩的室外型。

06 湿度传感器底层原理：一层会“呼吸”的膜

电容式（绝对主流）：核心是一层高分子感湿薄膜，上下电极构成小电容。湿度升高薄膜吸水、介电常数改变，电容随之变化；湿度降低又脱水复原。测电容即得相对湿度，响应快、体积小、可集成；

电阻式：感湿材料吸水后电阻变化，结构简单，但稳定性、抗污染不如电容式；

冷镜式露点仪（高精度基准）：半导体制冷的小镜面被光电器件监测，降到恰好结露的瞬间，反射变化被捕捉，此时镜温即露点温度。精度极高，用于关键场合和校准，价贵、需维护；

氧化铝电容露点传感器：适合测干燥压缩空气、氮气中的微量水分。

现在的湿度探头多为温湿度一体：电容湿敏 + Pt1000 温度，用温度补偿湿度，还能直接算出露点和焓值。

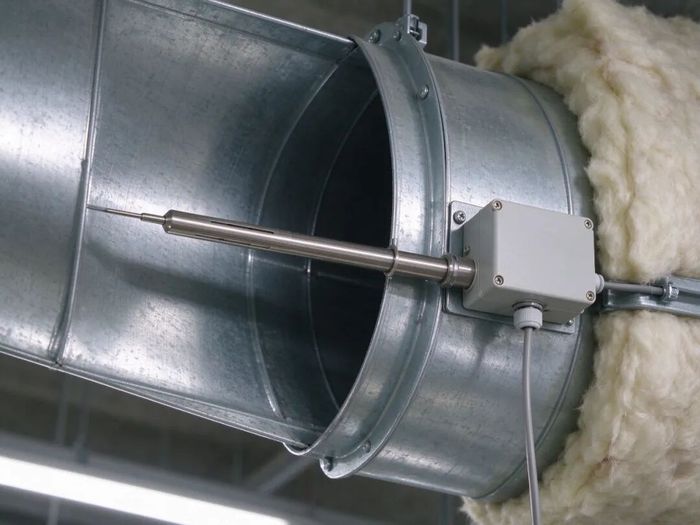

探针伸进风管，感知的是空气最真实的状态。

07 其他关键传感器，以及信号怎么传给控制器

除了温湿度，机组还靠这些传感器感知自己：

压差开关/压差传感器：滤网堵没堵、风机是否正常送风、洁净室房间压差梯度，多为电容式或压阻式；

压力传感器：水管压力、风管静压；

风速/风量传感器：热线式、皮托管式，用于定风量/变风量；

CO2/VOC 传感器：CO2 多用 NDIR 非分散红外原理，按需控制新风量；

防冻开关/低温保护。

信号制式（传感器与控制器之间的“语言”）：

14-20mA：电流信号，抗干扰强、可远距离传输，两线制还能顺便供电，工业最常用；

10-10V：电压信号，简单，但长线易受干扰；

1RS485/Modbus、BACnet：数字通信，可传多个量、便于组网。

控制器侧对应模拟量输入 AI、数字量输入 DI，输出给执行器的是 AO、DO。传感器要定期校准，否则会漂移。

08 执行器与 PID：指令怎么落到阀门上

控制器算得再准，最终靠执行器动手：

电动调节阀（水阀）：电机减速带动阀芯改变开度，要关注口径、流量特性（等百分比/线性）、阀权度和关断力；

电动风阀：新风、回风、排风阀按比例联动，控制混合比和压差；

加湿器、电加热：电加热常用可控硅（SCR）连续调功；

变频器（VFD）：调风机转速，变风量节能。

PID 是控制器的运算心法：P（比例）按偏差大小给主力；I（积分）累积消除静差；D（微分）看趋势提前动作、抑制超调。三者整定得当，才能做到快、准、稳、不振荡。

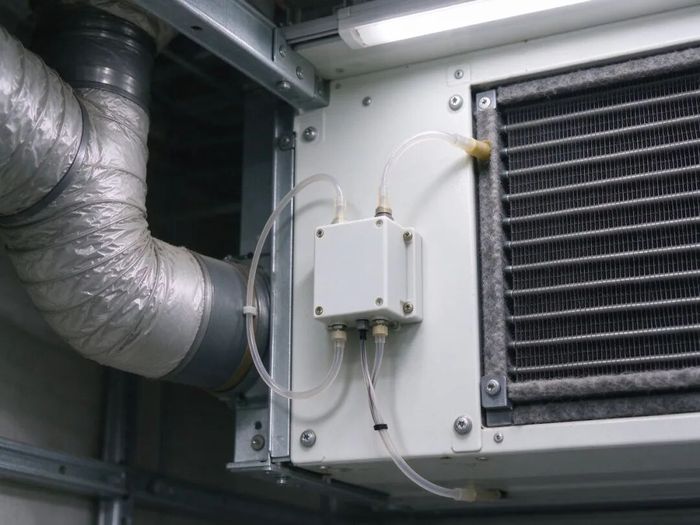

两根测压管一接，滤网脏不脏机组自己知道。

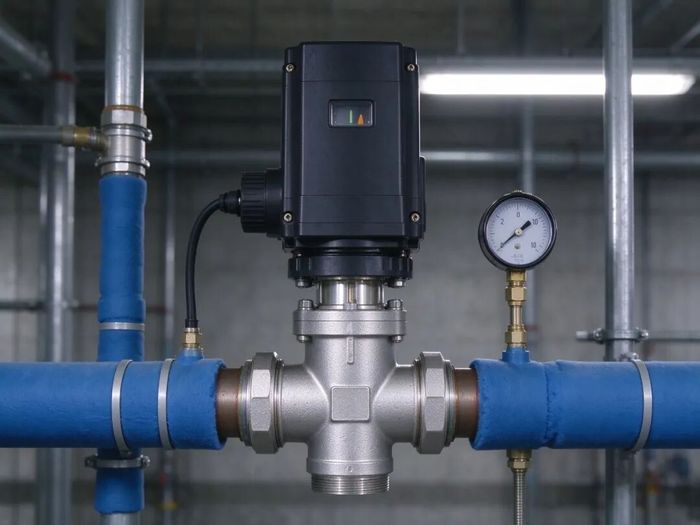

PID 的每一次计算，最终都变成阀门的一开一关。

09 联锁保护与节能逻辑：自控不只是控温

安全联锁（必须可靠）：

防冻保护：冬季盘管后温度过低，立即报警、关新风阀、开水阀/热水循环、必要时停风机，防止盘管冻裂；

启停顺序：开机先开风阀再启风机、投水阀，停机反顺序并关新风；

报警：滤网压差、风机故障/无风报警，火警时停机并切到消防模式；

电加热联锁：与风机、风量联锁，无风不加热，防止干烧。

节能逻辑：过渡季经济循环（Free Cooling），室外够冷就多用新风、少开冷机；按焓值比较新风与回风；按 CO2 按需新风；变风量变频与最优启停。

10 调试常见问题 Checklist

传感器位置不对：贴送风口、死角、热源，被太阳晒或灯烤，测不到真实工况；

传感器没校准、已漂移，或量程选错；

水管温度传感器没插到底、盲管里没做导热；

水阀选太大（小开度震荡）或太小（能力不够），阀权度不足、压差不够推不动；

风阀没联动、行程没标定；

PID 参数不当：不是来回振荡，就是反应迟钝、有静差；

温湿度回路互相拉扯、来回波动，解耦和死区没做好；

14-20mA 与 0-10V 接混，屏蔽接地不良、强弱电干扰；

联锁和报警没实测，防冻、无风加热等保护形同虚设。

记住一句话：传感器是自控的眼睛。眼睛不准，控制器再聪明、阀门再贵，控出来的也是糊涂账。

回到开头那份“纹丝不动”的温湿度。它背后，是随温度改变电阻的铂丝、随湿度呼吸的薄膜、一圈不停歇的闭环，和一组整定到位的 PID。

自动控制的本质，是让机器用数据代替经验、用闭环代替人工，而这一切都从一个准的传感器开始。

你们现场温湿度控制最头疼的是哪个环节？传感器、阀门还是 PID？欢迎评论区聊聊。

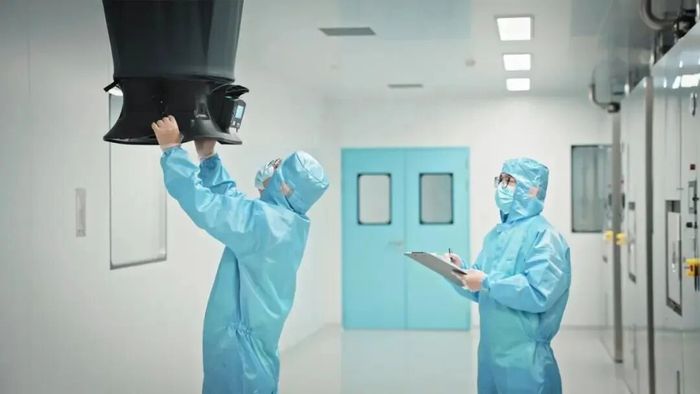

现场校得细，机组才稳得住。
