关于上面的四种气流组织形式的原理、特性以及净化效果在之前的文章中都有讲述,感兴趣的朋友可以翻阅学习。
不同的气流形式能够达到的洁净度级别不同,设计人员应该依据相关规范并结合项目特性,选择出合适的送风口、回风口和排风口并合理布置,使得气流符合净化原理,这也就是大家经常提到的气流组织设计。
熟悉净化空调的朋友都知道,净化空调系统的气流组织和非净化空调系统的气流组织完全不同,净化空调系统气流组织是要求空气在受控区域内尽可能的减少乱流现象出现,最好的情况就是控制区域的气流按照既有设计流动,这样可以尽可能的提高洁净室洁净度,成为一个污染物控制很好的净化区。而非净化空调系统的气流组织是想要气流尽可能的形成乱流现象,这样冷热气流就可能更多的到达室内区域,起到最好的降温、升温效果。

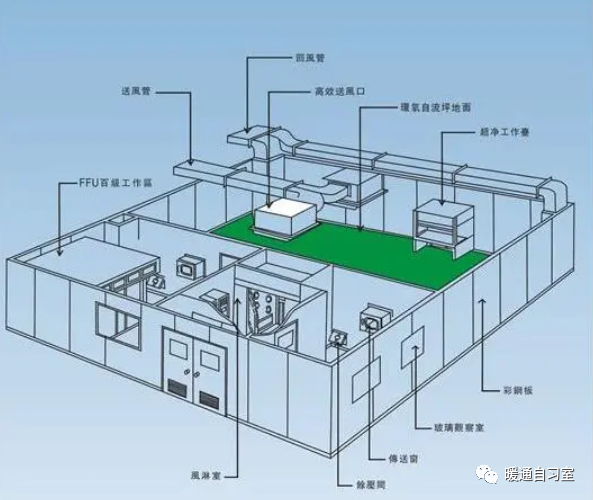

回归到上面所提到的洁净室四种气流组织形式,单向流、非单向流、矢流、混合流。这里面的混合流其实就是单向流与非单向流共有的一种形式,通常是在非单向流洁净室内通过特殊的工艺设备营造一个单向流环境,在单向流环境内进行一些实验要求更高的工作,这些工艺设备通常是百级层流罩、通风橱、生物安全柜等,所以严格意义上讲混合流属于单向流和非单向流。至于矢流,也称为辐射流其本质也可以归结于非单向流,只是具一定的特殊性,但是现在洁净室工程中采用矢流的方式的少之又少,大家可以翻阅之前讲述的矢流洁净室相关文章,这里也就不在过多赘述。

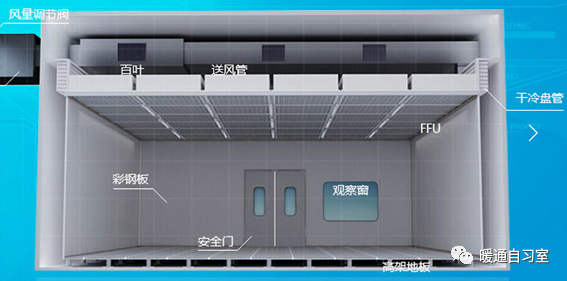

单向流,顾名思义是气流以均匀的截面区速度,沿着平行线以单一方向在整个截面通过,广义上看就是活塞般的平推气流。这种气流组织可以迅速的把室内污染物排出,通常应用于百级及以上要求的洁净室设计施工中。

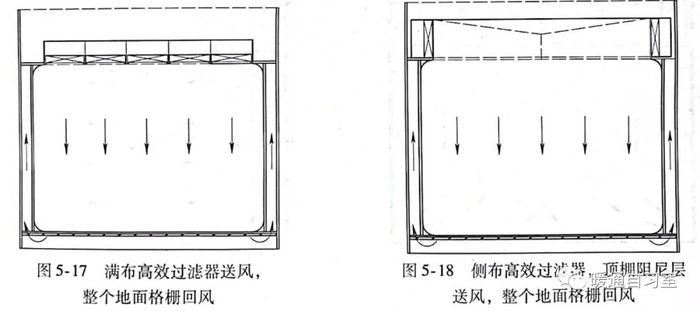

在单向流气流组织设计中,需要考虑高效送风口满布比和回风口回风方式的问题。满布比的概念,在讲述单向流洁净室时,为大家详细解答过,不熟悉的朋友可以在公众号文章中查阅一下,或者查阅规范《空气洁净技术措施》里面也有关于满布比的概念解释;至于回风口方式,通常垂直单向流气流组织需要设置高架地板回风,因为只有这样才可以满足单向流的基本概念,而水平单向流气流组织需要满布设置粗效过滤器的回风口。

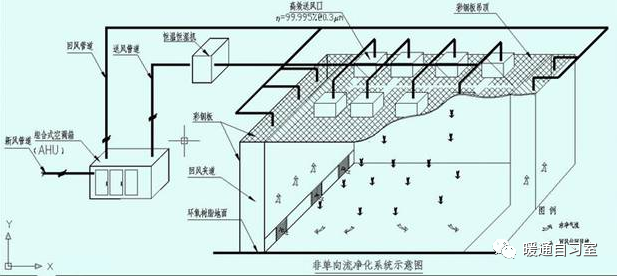

非单向流洁净室是靠送风口不断的送入洁净气流,开置换洁净室内空气,从而使室内的污染物排出,要想达到此种效果,就要求送风洁净气流的扩散要快且均匀。

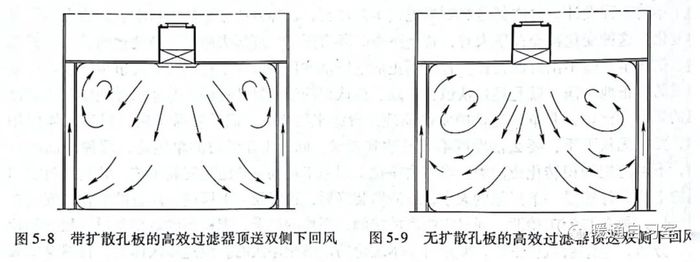

通常情况下,非单向流会采用顶送双侧下回、排的气流组织,因为这样气流流线顺畅,涡流区少,室内气流可以得到有效的稀释。为了达到更高的净化效果,送风的高效送风口通常会设置不锈钢材质的气流扩散板,因为只靠气流引导的扩散,涡流区增大,气流线不畅,稀释效果会降低。

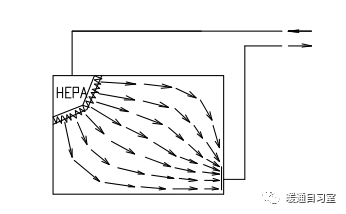

而矢流气流组织只不过是采用了单侧送,对侧回的方式,其本质与非单向流相同。
以上就是单向流和非单向流气流组织设计原则,在洁净室工程设计中,设计师应该根据建筑形式,工艺特点和具体需求,灵活合理的原则正确的气流组织形式,做到举一反三,这样才能事半功倍。
关于净化空调系统的气流组织设计就讲到这里,下篇文章为大家讲述洁净室的设计计算-空调负荷计算。
暖通自习室,每天分享暖通空调知识,期待您的关注。
